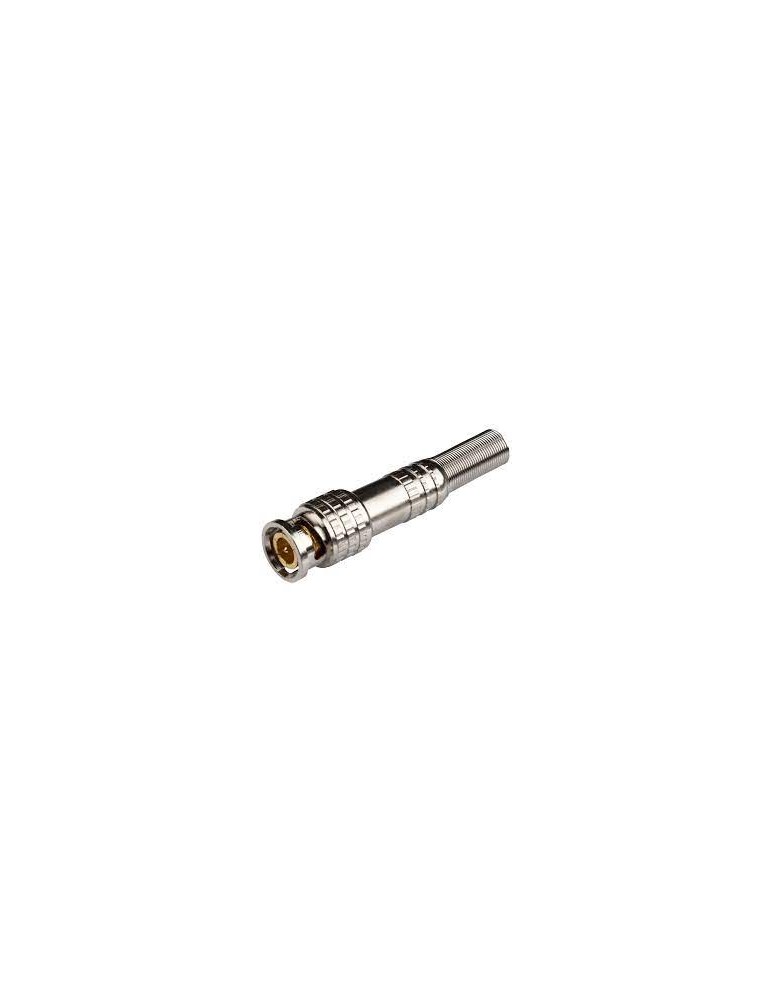

FICHE BNC
Le BNC (Bayonet Neill–Concelman connector) est un connecteur électrique utilisé en terminaison de câble
coaxial, en particulier dans le domaine radiofréquence et les signaux vidéo.
Rapide à fixer et garantit une connexion verrouillée, ce connecteur tubulaire portant comprend sur sa
partie femelle, deux petites broches baïonnette diamétralement opposées. Ces ergots s'encastrent
dans des encoches situées sur le connecteur mâle. La fixation est assurée en effectuant un quart
de tour à la bague rotative enserrant le connecteur.
Le BNC connecteur est fréquent pour établir les connexions d'antennes de faible ou moyenne puissance et
presque tous les outils de test électronique fabriqués dans les laboratoires depuis les années 1960.
Les connecteurs BNC se répartissent en deux grandes catégories en termes d’assemblage : à souder ou
à sertir. Les modèles à souder ont une broche centrale à soudure avec la tresse et la gaine du câble
maintenues par un serre-câble à compression serré par un écrou à l’arrière du connecteur. Ce type de
connecteur par nature peut être assemblé sur des câbles de tailles différentes sans nécessiter d’outil spécifique.
Les modèles à sertir disposent en général (mais pas toujours) d’une broche centrale sertie au conducteur
central. Cette broche sertie est ensuite maintenue en position par une virole interne que sépare la gaine
d’isolation interne de la tresse du câble. Une virole externe est ensuite sertie sur la tresse et sur l’isolation
externe qui fixe le câble au connecteur. C’est un travail de précision qu nécessite quasiment un connecteur
à sertir adapté à chaque type de câble. Par ailleurs, ce montage demande des outils de sertissage très précis
pour obtenir une connexion optimale. Le montage doit être effectué parfaitement dès la première tentative :
il n’y a pas de droit à l’erreur.
Dans les deux types de connecteurs, il est vital de dénuder la longueur exacte de gaine de chaque section pour
réaliser un assemblage précis. Les connecteurs à sertir sont toujours préférables pour la production de volume.
